偷渡者、非法移民或恐怖分子经常非法藏匿于货卡车中，偷渡至不同的国家或地区，而货卡车中的货物成为查验时最佳的视觉屏障，已铅封的货车更无法进行内部检查。有关当局致力于控制此种情况，不论在合法性上（铅封禁止破坏）、实务上（检查费时又费工）均不适宜开封检查，而其他方法。例如二氧化碳测试或x光照射，均无法准确有效的检测（例如：偷渡者可外接呼吸管将二氧化碳排至车外或藏匿于金属结构中）。

采用操作简单的IMDS微震侦测系统升级版，任何形式的货卡车在一分钟内都能百分之百的被监控，无论在港口、边界、监狱甚至一般道路上，货卡车都可以被严密监控。有了IMDS微震侦测系统升级版，任何非法移民、偷渡者、越狱者都将难以越雷池一步。

I M D S 特色优 点
检测时间	比起其它产品，IMDS可在更快的 时间内有效的完成检测工作
支援车型	支持各种车型及货柜箱型车辆
系统	升级系统设备，可让用户方便
	操作并增加警报系统:高亮度LED
	闪烁灯及高音量蜂鸣器
功能	屏幕触控反应迅速(新一代触控
	组件)；最多可外接四台屏幕
	软件内建检测数据库
	可调阅旧纪录打印每笔检测结果
	可打印历史纪录报表
外型	21.5LCD 阅读方便 强化金属机柜美观且坚固耐用 屏幕20度仰角符合人体工学
降低成本	一人即可操作，可节省人力资源
便利 性	机柜滑轮及固定脚架设计，方便 使用者搬运



MDS为一套先进高准确率人体侦测安全系统，主要用来搜寻藏匿于各车型的非法份子，如非法入境者、偷渡客及越狱逃犯等。系统特别针对人体心脏振动频率所设计，亦可在数秒内检测出车辆内是否有人存在。此系统比起人员搜索要更为安全、可靠并能在极短的时间内完成检测。



运用范围

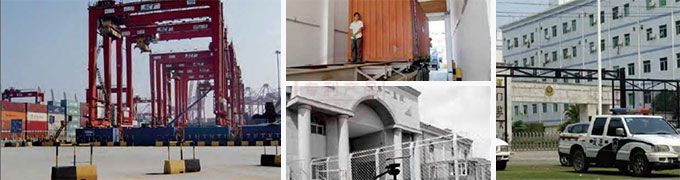

★ 边境机关/监狱/港口/机场货物运输/
★ 政府基础设施防护/军事设施/一般道路检测

原理：
1、感器原理:车辆内部藏匿有人的时候，藏匿者的心脏会产生有节律的跳动，此震动会传递到车辆的悬挂、车厢底部等位置，通过连接传感器和被测车辆，将此震动采集并通过数据线缆传递回数据分析设备，分析软件进行分析，分析软件运算范围精确集中在心脏跳动的频率范围内，以这种震动分析为基础，在显示终端上可明确显示是否有人存在，并伴随声音报警。
2、感应方式：通过传感器感应被测物体传导的有节律的心跳震动进行分析。
3、感应目标：人类(藏匿者所处位置、姿态、身体状况不对测试结果产生必然影响)
4、侦测车型：所有车型(轿车、客车、货车、箱式集装箱等)传感器规格：符合IP66标准封闭传感器
5、传感器数量：车辆传感器4个/地面传感器1个
6、检测时间：每次完成检测时间32秒
7、显示终端：通过国家质量认证的触摸屏工控机。
8、报警模式：检测到人藏匿时，声音、灯号及明确的屏幕显示报警
9、软件：接口友好的汉化软件。
10、车辆数据管理功能：系统支持车辆出入管理功能，可对进出车辆实现登记、测试记录、结果输出、备份、覆盖，登陆人员管理等功能。
设备连接模式：进口电缆及线缆箱连接，线缆覆盖物理测试距离不小于15米，线缆轴采用可弹回式，便于使用。
11、环境震动减弱功能：软件内部设置环境因素减弱功能，可将环境影响通过软件进行有效弱化。
12、供电方式：100v-240v交流电
13、操作人员：经过培训后可实现单人操作
14、使用环境:温度：-20度～50度(使用中)/-50度～70度(非使用中)湿度：5%～95%
15、档案及相关：中英文操作及维修手册。
设备可移动，可被经过培训的非专业人员拆卸、移动、组装、操作正版测试软件。



● 数据传输系统
控制信号电缆的信号传输功能，操作简单方便适用于室内/室外使用可自动回缩式电缆轴及滑环组件重型纯不锈钢材质
通过IP66防尘防水电缆预装到卷轴，在不使用时提供区域来存储控制器和传感器

● 专用机柜
结构：金属机身
供外接电源电源：单相220V50Hz

● 微震传感核心部件参数
控制防范：每只车辆振动传感器可控制20左右的空间。
灵敏度：在探测器警戒防范区内，如以人在车辆上静止，小于32S报警。
测试时间：小于32秒；分析结果输出方式：声、光同时报警。

1.微震传感核心分析软件参数
系统软件可以将采集的数据和分析后的结果非常直观的展示在操作者面前，通过不同颜色的警示，可以很直观的判断出车辆内部是否有人
，同时伴有闪灯与声音报警。而其配以完整的车辆数据库，可在软件内部记录车辆检测结果，车牌，发动机号，车辆驾驶人员姓名，检测时间，车型等。数据可存盘。软件具有环境振动自动屏蔽功能。

微震检测及报警功能
通过传感器对车上振动数据进行采集，由处理主机进行讯号处理，再交由工控机内的微震分析软件进行比对，将测试结果显示如下：

绿灯显示:显示器显示放行字样。
红灯显示:并伴有连续性蜂鸣器警报声，
显示器显示搜查字样。
黄灯显示:显示器显示重新检验字样。


■ 环境分析功能
系统会将环境参数通过地面传感器传递回处理主机，并有软件实时判断环境等级。用户无需判断环境参数对测试结果的影响，系统会自动执行内置的抵消程序，将环境因素影响尽可能的降低到最小。

■ 检测车辆相关信息记录功能
用户可以记录车型、名称、车牌号、司机姓名、随车人员数量、进出事由、车辆来自始发点、车辆离开目的地、备注、灵敏度选择
（车型选定后会自动生成）等。并可对检测过的车辆进行按条件查询，并按客户需求生成检测报告。如：按照检测日期、检测人员、检测车型、检测结果等分别生成报告。

■ 其功能还包括
设置测试模式：选择测试模式
管理登陆账户：管理员可通过此接口对系统注册表的所有帐户进行管理，可以添加/删除/编辑账户、启动已被关闭的账户、停用账户、修改密码等设置报警铃音：管理员可通过此功能打开或关闭报警铃音备份：管理员可通过此功能将之前测试过的车辆检测信息备份到各种存储介质。数据恢复：管理员可通过此功能将之前备份过的车辆检测信息恢复到系统中。此功能用于计算机发生故障时。

2.微震传感系统讯号处理器参数
具备5个独立传感器讯号输入接点，采集分析频率范围：各讯号输入波道具备独立式两级串接主动式滤波器设计，精确采集2Hz-45Hz内的有效连续震动频率。各讯号输入波道具备独立式AC偶合电路设计各讯号输入波道具备独立式6段增益设定功能具备1个IEPE麦克风传感器讯号输入接点具备IEPE电源供给致能切换设计具备偶合电路设计采集分析频率范围：具备独立式两级串接主动式滤波器设计，精确采集2Hz-45Hz内的有效连续震动频率。
具备3组隔离式继电器干接点输出总电源输入范围:AC100~240V50Hz/60HzSCSICable输出缆线设计

3.微震传感系统讯号撷取卡参数
PCI界面
仿真输入通道数:16Single-Ended信道仿真输入分辨率:16bits
模拟输入最大采样率:250kS/s模拟输入最大采集电压范围:+/-10V数字双向输出入信道数:24



IMDS微震侦测系统设备构成

1.工业计算机1台	5.专用接地传感器1个
2.触摸屏显示器1台	6.专用车辆传感器4个
3.外接显示器1台(选购)	7.数据传输系统1套(含数据电缆)
4.微震传感核心	8.专用连接数据电缆3条(备用)
•核心分析软件套1 •讯号处理器台1 •讯号撷取卡张1	9.机柜1个(含专用插座)
	10.蜂鸣器1个



触摸屏显示器参数

显示器	21.5寸(16:9)彩色LCD电阻式感测触摸屏显示器
光学分辨率	32767×32767pixels
亮度	300cd/
对比	1000:1
最大分辨率	1920×1080@60Hz
显示色彩	16.7MColors
反应时间	5ms
最大可视角度	170°(H)/160°(V)



专用接地传感器参数

标准封闭防水等级	IP66
一致性及互换性	好
可靠性及抗干扰	抗干扰
自动复位	自动复位性强
信号的后期处理	简单
频率范围	0.5HZ～20HZ
工作温度范围	-40度～100度
信号输出	模拟信号；安装采用平置式



专用悬挂传感器参数

由永久磁铁、线圈、弹簧、阻尼器和壳体组成

防水等级	IP66
一致性及互性	好
可靠性及抗干扰	抗干扰
自动复位	自动复位性
信号的后期处理	简单
频率范围	0.5HZ～20HZ
灵敏度	28.0V/m/s
工作温度范围	-40度～100度
信号输出	模拟信号；安装采用平置式
