保护军队和政府要员的车辆免受路边炸弹和遥控炸弹的威胁，已经成为世界各国的重要挑战和紧迫任务。而CZ-DDS--高功率车载式频率干扰仪，可轻而易举解决这个问题。

CZ-DDS应用最有效的和最可靠的无线信号干扰技术，并配备了集成宽频段屏蔽系统。

CZ-DDS可以同时并可持续地干扰无线通讯频点20MHz-3600MHz (20MHz-6000MHz)，通常这些频点经常被恐怖分子用来遥控引爆路边遥控炸弹。

CZ-DDS还采用了最新的屏蔽技术，使输出功率高达1300瓦，可以覆盖更远的距离。在保护车队免受炸弹威胁之外，本套车载屏蔽系统还定制了专门的放辐射装置来保护驾驶员和乘客的健康。 控制系统安装在驾驶员附近的位置，可以通过这套有线遥控系统来遥控启动和控制屏蔽设备。 一旦开启系统，设备就会发射干扰信号，在恐怖分子和爆炸物之间形成有效的信号防火墙。



CZ-DDS的特点

---

● 超宽频设计，20MHz-3600MHz (20-6000MHz)。
● 12个模块的插拔设计为设备以后的功率升级，更改和维护提供了便利。某一个模 块出现问题，都不会影响其他模块的正常运行。
● 美国军用标准外箱，防震防摔，更适合恶劣的野外环境使用。
● 高达20个屏蔽频段，所有的机器模块都采用了DDS数控技术。
● 操作人员可以通过电脑来更改机器的工作频率和功率。这样可以在紧急状况下设 置特殊通讯频段。
● 操作员可以在驾驶室来遥控设备，单独开关每个模块。同时备用电池和发电机可 以作为电力供应的选择方案。
● 整机不超过90公斤。
● 设备可以持续不断的工作来干扰常用的无线信号。
● 配备高功率低噪音发电机。
● 备用集成电池系统可以保证机器的安静运行和快速启动。 智能主动散热系统保证了机器的持续不断的运行。
● 天线可以采用隐藏式设计。
● 外置监控系统可以确保观察到车辆外部和两侧的实际情况。

应用领域

---

● 保护军队和VIP车队远离路边炸弹和遥控爆炸装置 的维修。同时可以避免恐怖分子利用卫星来定位 车队的位置。

● 保护拆弹部队，在进行拆弹之前可以有效屏蔽炸 弹周围的无线信号，以确保恐怖分子不会再拆弹 期间引爆炸弹，从而避免无谓的人员伤亡。

● 当警察执行抓捕任务时，可以用来屏蔽现场常用 信号，以避免匪徒或者警队内部卧底通过无线设 备泄露机密，从而确保抓捕任务顺利执行。

● 可以屏蔽匪徒在建筑物入口设置的无线引爆装 置，从而确保警队快速安全的进入匪徒所在建筑 物进行抓捕。

● 保护边境线和军队巡逻队伍免受路边遥控爆炸装 置的威胁。

● 可以用来阻止恐怖分子引爆设置于军队保护区 域，政府机关和其他重要场所的无线引爆炸弹。 同时可以有效阻止潜伏于军队附近的恐怖分子利 用无线通讯装置与外界沟通。

● 在地面部队的战争中，可以有效防止敌人遥控引 爆提前埋设的遥控炸弹，从而保护进攻部队，坦 克和士兵的生命。

● 对于一些突发事件，可以安装某些固定场所提供保护。

产品结构和工作原理：

---

主机：

CZ-DDS采用DDS屏蔽技术，全频汽车扫描无线信号从而达到更有效的屏蔽效果和更远的屏蔽距离，同时主机外壳采用美国军用标准机箱，防震防尘防摔。

有线遥控面板：
CZ-DDS配备了有限遥控系统。操作员可以在驾驶室来遥控设备，单独开关每个模块。操作人员可以在驾驶室遥控操作机器以打开或关闭某模块。这样可以在紧急情况下关闭特殊频段以保证内部通讯的畅通。


产品技术参数：

---

● 频率范围：20-3600兆赫

● 总射频功率：1000瓦特，最大1300瓦特
● 干扰仪模块编号：12
● 干扰频段：超过20波段
● 制冷系统：系统智能制冷系统
● 系统保护：电压驻波比，过电压，过电流保护
● 干扰源：直接数字频率合成技术
● 远程控制：整个系统的运行控制
● 天线类型：高增益全向天线
● 天线编号：8-10
● 车载平台：越野四轮驱动汽车
● 供电电源：另外的交流发电机（5000W）
● 总功耗：最大 5500W，( +28VDC )
● 备用电池容量：200AH/+28VDC
● 干扰仪系统重量：约 90千克
● 工作温度范围：-35℃ - +65℃
● 湿度：接近 80%

汽车改装方案：

---

在车辆中安装干扰器的主机，遥控器面板，发电机以及通风设计系统时尽量保持车辆的原始配置。为所有的VHF / UHF/手机天线制定适当的安装方案，如安装在车顶，后排侧部或其他位置，确保天线之间的电磁兼容性。

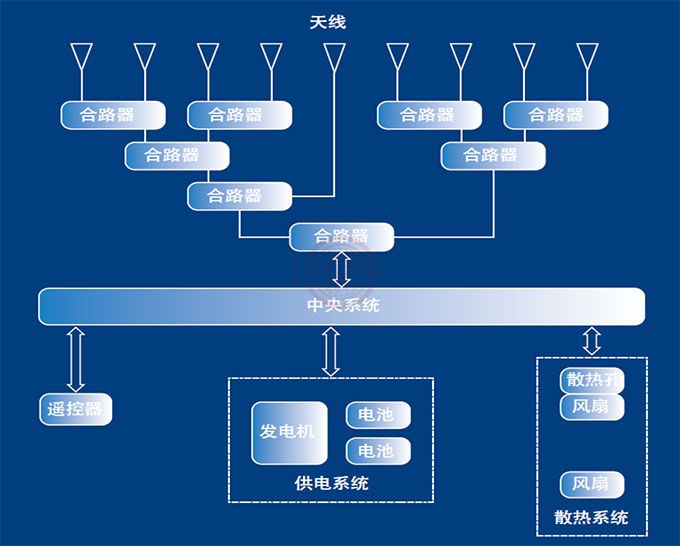

1. 系统示意图：

---

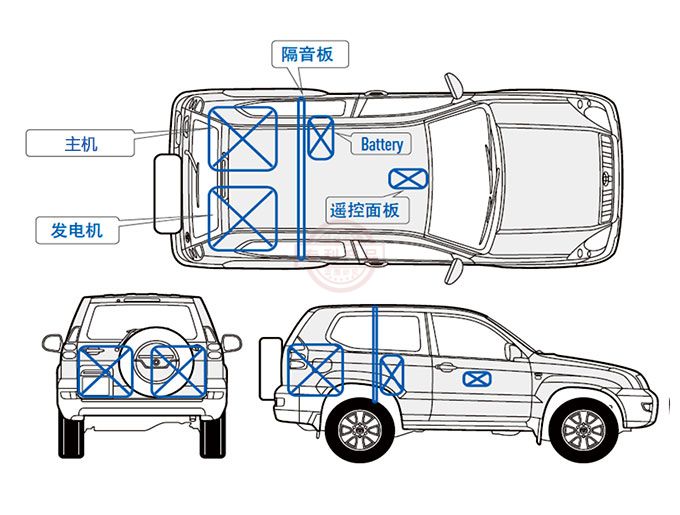

2. 整体结构布局：

整体维持车体前部的原本布局，尝试作为一个整体来隔离车体前后部分。具体要求为密封、降噪，由铝板（重量轻，电磁辐射隔离）组成的内部隔离墙，高度为底部到车辆的车顶的整体柜（或机架）安装在车体后部。

把机柜固定在车辆的底部和顶部。确保固定防震。机柜区域是用来放置 CZ-DDS主机和位于后门的发电机。

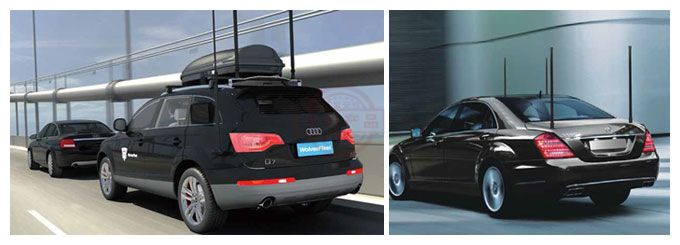

3. 天线布局：

---

一套系统需要有VHF / UHF和手机天线大改为8至12根。为了避免天线间的电磁干扰。应该充分利用车体后部（后保险杠）和车顶。如果有必要，也可使用车体前部的两侧空间。

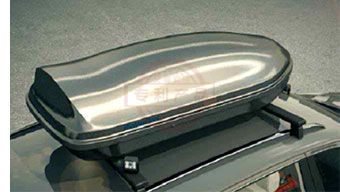

4. 隐蔽式天线安装：

---

如果天线安装必须保证美观和隐蔽性，可以选择使用定制的专业天线，长度较短，把所有的天线安装在车顶上的行李箱内。

然而，这种天线的设计会降低增益，驻波比等。屏蔽覆盖距离也将减少。



5. 供电系统：

---

系统总消耗功率5000瓦左右。建议使用备用电池加UPS系统或者使用发电机供电。

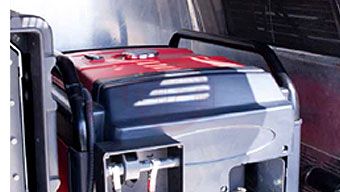

1）. 传统的汽油发电机：
对于传统的汽油发电机供电， 主要优点是成本低，易改装，但是缺点是噪音问题（建议设立噪音隔离装置）、尺寸大，和需要定期维护。

特点和优点：
● 提供更快的热启动和冷启动能力
● 同级别中声音和振动最小的发电机
● 集成外箱设计
● 封闭的消音装置，更易于安装
● 自我诊断以及简易故障排除功能
● 双AC供电
● 数字调节以保持负荷变化时电压稳定
● 电子调速器以保证电压稳定和频率控制
● 两年有限质保，五年驾驶保修

重量，尺寸和噪音水平
● 重量：299磅（136千克）
● 尺寸：853×563×425mm
● 噪音：3米之外为70分贝，典型安装，满载运行

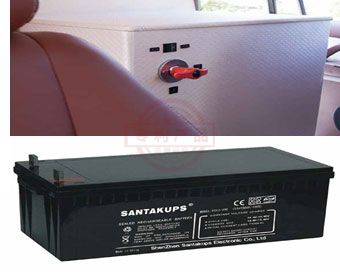

2）.  电池供电系统：
虽然发电机电压是相对稳定的，但是确保设备稳定的工作电压和降低供电的事故是很重要的。

此外，UPS还可以为备用电池组充电。高质量的UPS是整个系统的关键。


6. 散热系统：
CZ-DDS是一台超高功率的全频干扰器，全量的热量。为了确保机器的正常工作，车辆的进风口和出风口就非常有必要。
