艾崴汽车集装箱安检设备

作者： / / 阅读人数：48

 企业简介

    坚持创新科技合作保卫安全。

    武汉艾崴科技有限公司注册资金5000万，湖北省高新技术产品工程/货物进出口企业。艾崴的产品主要涉及公共安全检查设备中的龙门跨式汽车集装箱集装箱安检机、安检X光机及车底汽车扫描仪系统等安检产品，为全球各地大型物流货运场所和海关提供入口安检硬件设备、软件、服务和解决方案的公司。

    艾崴汽车集装箱集装箱安检机（AN-4800*2800）

    产品特点

    1.免下车汽车扫描技术。

    采用“快门”装置，X光束停留时间短。

    2.快速安检数据采集电路。

    校企联合研发新型稀土为原材料的光电转换器件适配不同能量的X射线γ射线，余灰短，转换效率高，抗辐射，寿命长是我们团队匠心打造快速安检的永恒课题。

    3.2048高清汽车扫描成像。

    采用GPU对线汽车扫描图像硬解码，点对点分辨率可达4k超清系列。

    4.X光穿透可达300MM。

    进口螺旋电子加速器，束流高穿力强，辐射小。

    产品性能

    1.龙门探测架按需灵活定制。

    2.户外抗震干扰电路设计。

    3.宽温度环境下稳定运行。

    4.软件功能模块化灵活升级。

    适用场所：高速公路、海关、机场、物流货运场、绿色通道等。

    整个检查过程驾驶员驾车慢速通过检查区域，根据设计车速，正常每次检查X射线机出束2s，最长不超过10s，驾驶员不需下车。被被车辆驶离检测面后汽车扫描结束，“快门”自动关闭，等待下一次检测。

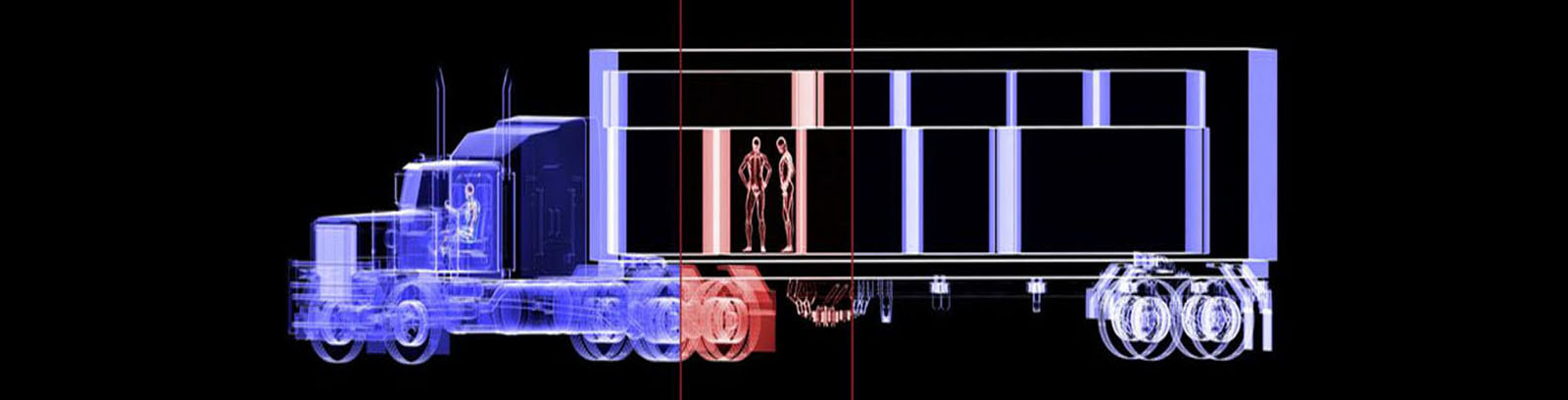

    在检测过程中，被准直成窄片的X射线穿过车厢后摄入阵列探测装置，探测装置的输出信号与其所在位置接受的X射线强度成正比。把各探测元的信号采集并按序列排列并显示出来，就获得图像的一条汽车扫描线。随着被检客体检查的进行，车厢图像的一条条汽车扫描线顺序显示出来，形成反映车厢内部物质分布状况的二维辐射投影图像在检查室屏幕中显示出来，供检查人员识别。

    原理介绍

    IWILDT 龙门架通道式车辆检查系统利用X光射线辐射成像原理，射线源发出的扇形射线穿透封闭车厢和内部货物，被另一侧探测器接收。由于物品不同部位密度不同，因此对射线的吸收程度不同，探测器输出的信号强弱也不同，将强弱不同的信号经图像处理后，显示在计算机屏幕上，就形成了车辆内部物品的轮廓和形态，通过视线查看就可知封闭车厢内装载物品。

    系统组成

    辐射源子系统：包括7.5MeV电子加速器、（450KVX射线机、钴源可选）、X射线高压电源、X射线机冷却装置、准直器、快门及驱动装置等，均安装在辐射源箱中。

    探测器子系统：探测器子系统接收穿过被检物体后的射线，包括立柱部分和横梁部分。探测器背面采用“J”型的铅板进行屏蔽，屏蔽体的宽度约655mm，探测器立柱背面防护采用30mm铅板，立柱两侧防护采用10mm铅板进行屏蔽，铅板采用互相交错形式；横梁防护采用5mm铅板，铅板采用互相交错形式。

    实时成像子系统：数据获取和实时成像子系统将探测器输出信号转化为数字信号，并馈入图像处理子系统，在计算机屏幕上建立被检客体的二维投影图像。图像与数据管理子系统由图像处理与分析、显示汽车扫描图像和对应的检入信息组成，帮助检查人员分析图像，识别被检车辆是否违规。

    车辆位置感应系统 ：车辆位置感应系统由4个地面感应线圈组成，负责检测车辆位置，并保证系统的协调、安全工作。

    系统运行监控子系统：系统运行监控子系统用于监视和控制整个系统的运行状态，保证系统安全正常运行。

    智慧安检

    警示系统自动控制：在检查系统门架上安装一组绿、红、黄三色出束警灯和警铃。当系统接通电源时，绿色警灯亮；当X射线机准备出束时，黄色警灯亮、警灯响；当X射线机出束时，红色警灯亮、警铃响。

    X射线安全快门：在X射线管出束窗口装有铅屏蔽的安全快门，在运行时，车头避让器检测到车辆驾驶室驶过X射线出束窗口后，安全快门打开，X射线出束开始汽车扫描车厢，当车辆驶离检测区后，安全快门关闭，X射线同时停止出束。

    图像识别：系统设计有X光图像与车牌自动识别系统，包括视频监控装置等，嵌入式、一体化的结构、照明、图像抓拍、识别算法集成，止动识别系统能有效的识别记录车牌，人员活动等信息。系统安装防盗报警系统，对检查系统实施24小时监控。

    辐射安全

    X光射线源：当高速电子流撞击原子和外围轨道上电子，使之游离且释放出能量，产生了X光。能量最高可达600KeV 。

    钴60：是金属元素钴的放射性同位素之一，其半衰期为5.27年。能量分别为1.17MeV和1.33 MeV。

    电子加速器：利用磁场和电场共同使带电粒子作回旋运动，在运动中经高频电场反复加速的装置能量可达4.5MeV以上。

    a）系统在使用期间所致车辆司机按设计剂量计算全年接受的辐射剂量最大值为0.01mSv。

    b）系统在使用期间所致车辆司机按设计剂量计算全年接受的辐射剂量最大值为0.06mSv。

    c）系统在使用期间所致车辆司机按设计剂量计算全年接受的辐射剂量最大值为0.09mSv。

    按需定制：不同的安检应用场景，我们可提供不同的解决方案，大 中 小型车载移动式X光集装箱安检机灵活定制。

    服务承诺

    1）服务体系：完善的售前， 售中 ，售后一站式服务网络。采用多对一顾问式+面对面服务方式，24小时电话在线解答与24小时抵达现场解决故障。

    2）质量保证：产品配件自售出之日起三个月内换新，整机质保三年，一年免费，终身维修。

    合作伙伴：日本滨松探测器、美国瓦里安450KV球管、英国高美大功率电源、瑞士康美600KV射线源、美国凌力尔特军工级高速100bts数据采集芯片、俄罗斯7.5MeV双能螺旋加速器。
