大型汽车集装箱X光集装箱安检机原理与详细介绍

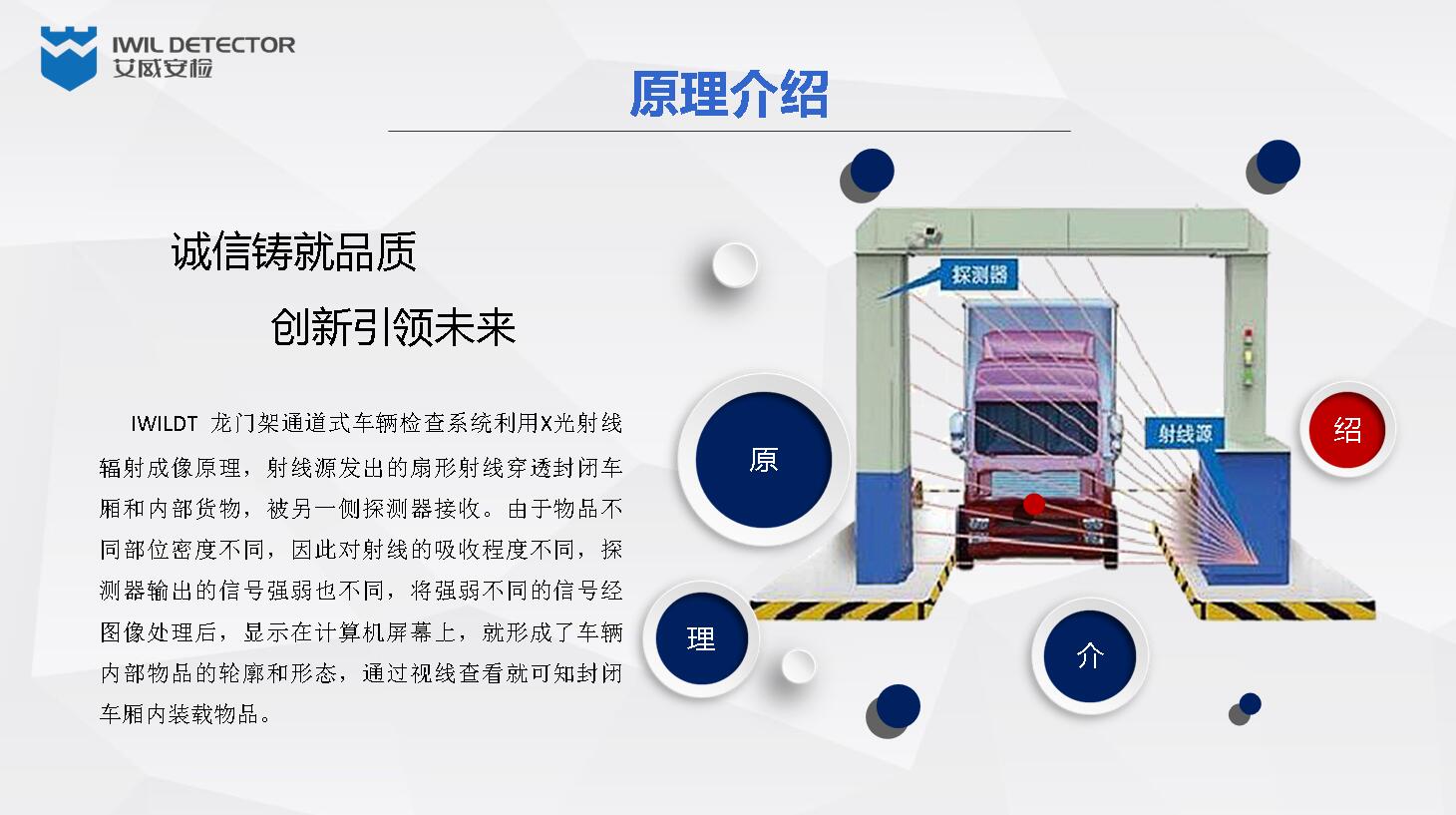

IWILDT 龙门架通道式车辆检查系统利用X光射线辐射成像原理，射线源发出的扇形射线穿透封闭车厢和内部货物，被另一侧探测器接收。由于物品不同部位密度不同，因此对射线的吸收程度不同，探测器输出的信号强弱也不同，将强弱不同的信号经图像处理后，显示在计算机屏幕上，就形成了车辆内部物品的轮廓和形态，通过视线查看就可知封闭车厢内装载物品。
系统组成
辐射源子系统：包括7.5MeV电子加速器、（450KVX射线机、钴源可选）、X射线高压电源、X射线机冷却装置、准直器、快门及驱动装置等，均安装在辐射源箱中。
探测器子系统：探测器子系统接收穿过被检物体后的射线，包括立柱部分和横梁部分。探测器背面采用“J”型的铅板进行屏蔽，屏蔽体的宽度约655mm，探测器立柱背面防护采用30mm铅板，立柱两侧防护采用10mm铅板进行屏蔽，铅板采用互相交错形式；横梁防护采用5mm铅板，铅板采用互相交错形式。
实时成像子系统：数据获取和实时成像子系统将探测器输出信号转化为数字信号，并馈入图像处理子系统，在计算机屏幕上建立被检客体的二维投影图像。图像与数据管理子系统由图像处理与分析、显示汽车扫描图像和对应的检入信息组成，帮助检查人员分析图像，识别被检车辆是否违规。
车辆位置感应系统 ：车辆位置感应系统由4个地面感应线圈组成，负责检测车辆位置，并保证系统的协调、安全工作。
系统运行监控子系统：系统运行监控子系统用于监视和控制整个系统的运行状态，保证系统安全正常运行。
