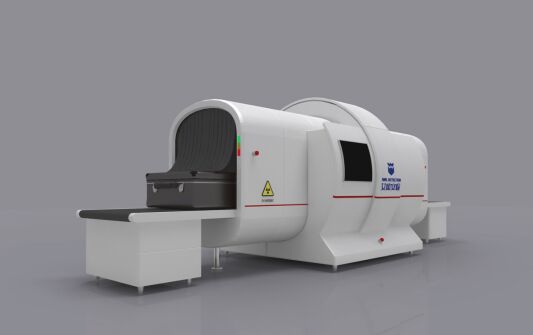

艾崴IWILDT—CT7000断层扫描安检机

作者： / / 阅读人数：0

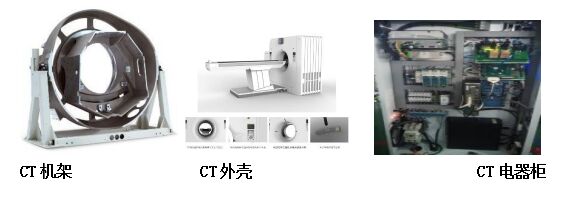

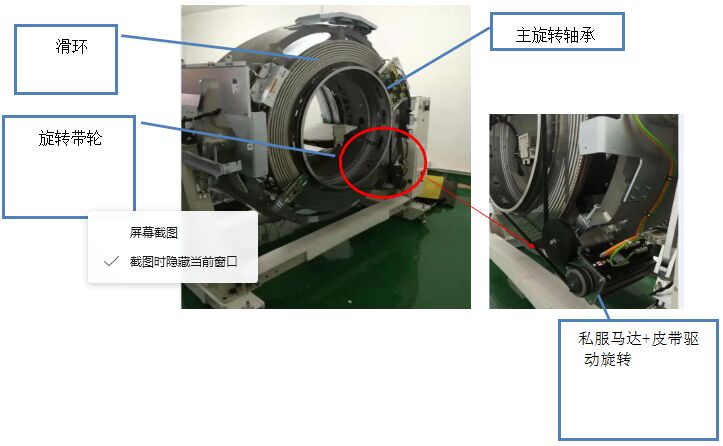

1.结构组成

外壳的设计：包含塑料成型件，按键，基板等设计

大型铸件的设计：铸铝健为主，其余如压铸，铸铁等

基本结构设计：钣金，机加工及相应表面处理等

电气设计：线缆，电源，继电器等等元器件的选型设计，马达控制

EMC设计

2.CT 工作原理

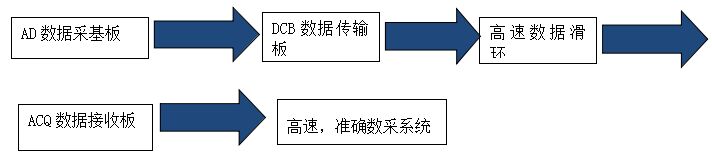

球管发射X线，经前准直进行校准，通过病人后，数据由探测器经数据传输基

板数据传给滑环，最终由滑环传输到ACQ数据接收板，整个系统的控制和通信硬件、固件、以及软件均由明峰自主开发。以CT64为例，数据采集系统的关键指标如下：

每次采集数据量1.29Mb

每圈采样数2048

转速0.39s,采集及传输速率5Gbp.

3.探测器介绍

拥有世界顶级的探测器专家及团队，设计出了完全自主知识产权的16排，64 排，256排探测器系列化产品：

晶体材料采用高性能稀土闪烁陶瓷材料，转换效率99%以上。

自主研发探测器数据采集专用集成电路ASIC芯片。

光电二极管的输出模拟信号经过一个低噪音的前级放大器，然后经过ADC转化为数字信号。ASIC的功能包括前级放大和A/D转换。

高精度防散射栅格研制。利用3D打印技术，研制三维的蜂窝状防散射栅格。机械尺寸精度一般在20微米以内。

4.图像系统

图像重建算法和软件主要包括3D重建、系统校正算法、迭代重建、锥束伪影校正方法、安检箱包汽车扫描功能、危禁品危化品管制刀具枪支等辅助识别、传输机控制、能谱成像算法等，在Console层实现软件系统的升级，通过远程运维系统实时监控装置运行状态。
