低辐射绿色通道车辆快速检查系统工作原理及流程

作者： / / 阅读人数：0

国家 “五纵二横 ”鲜活农产品运输 “绿色通道 ”，免收整车合法装载运输鲜活农产品车辆的车辆通行费。交公路发 (2009)784号报告中提出使用先进的检查设备对 “绿色通道”货车进行快速的查验，以减少财政损失。国家要求探索研究快速鉴别鲜活农产品运输车辆的方法，充分利用高科技手段 ，尽量缩短鲜活农产品运输车辆查验和通过收费站的时间。

1 低辐射绿色通道车辆快速检查系统
系统描述
针对于高速公路 “绿色通道”检查及高通过率需求，结合艾崴科技在原来大型整车车辆集装箱检查系统的基础上，设计开发了适用于国内“绿色通道”车辆检查的低辐射x射线成像快速检查装置，可实现绿通对货运车辆的快速检查提高检查站的通过效率。
 系统特点
1)高安全性
用于汽车的低剂量汽车扫描系统达到国际安全标准，符合国际原子能协会放射性产品设计规范，可以在人员不下车的情况下检查。每检查一次，受检车辆和人员所受的辐射剂量在安全范围内,仅相当于在民航客机上乘坐 2000km所受宇宙射线的剂量，低于国际标准规定的限值。
2)通过率高
不用开箱查验。系统允许被检车辆以5Km/h的行驶速度通过汽车扫描通道进行检查，每小时通过率可以达到100辆车/小时，可实现百分之百查验。
3) 自动汽车扫描
采用司机驾车直接通过汽车扫描通道的检查方式。系统完成预热后进入待命状态 ，并自动检测是否有车辆进入通道。完成一次汽车扫描后，射线自动关闭。这种设计可以检查路面上所有的车辆，乘客不需要下车、车辆以较低的车速通过检查装置就可以完成检查工作。
4)图像质量高

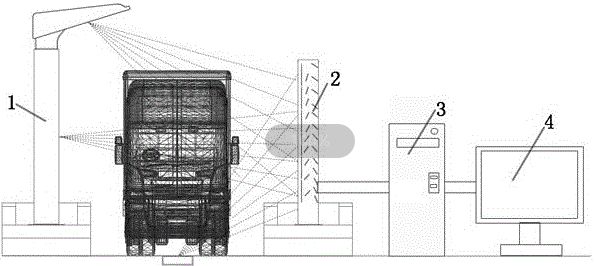

系统由低剂量 x放射源、射线探测器、放大器、数字电子系统、图像处理系统、控制系统、 通讯系统等组成。由于采用了高效率探测器 ，系统能够快速生成清晰的汽车扫描图像，并且各项图像指标在同类产品中处于领先水平。当被检物以5Km/h的速度通过检查通道时，穿透力达到 40mm厚的钢板。
5)图像识别
图像检查站提供放大、缩小、线性变换、对数变换 、图像格式变换等多种图像处理功能，操作员能够方便快捷地识别出各类违禁物品，并在图像上做出嫌疑标记。
6)绿色产品
低辐射剂量车辆汽车扫描装置的设计贯穿着 “绿色设计”的观念，技术目标是符合国际标准并满足未来的汽车扫描设备市场需求，该产品是一个没有废水、废气 、废渣的无 “三废”绿色环保装置。
7)低成本
模块化和低剂量的设计，保证了该产品具有低制造成本的竞争优势。所有的技术成果 ，均来源于本技术团队，包括原理设计、部件设计和软件设计，均在中国研发。所有的硬件产品，均可以在中国制造或采购，因此便于管理和进行质量控制 。

2 车辆快速检查系统辐射安全防护
系统具有可靠的安全联锁装置，当系统不通电时，不会产生任何放射性。只有当所有的分系统及安全联锁系统就绪，系统所需条件满足后，射线源才能出束。同时，系统采用的自屏蔽防护设计，为操作人员和公众提供了可靠的安全保障。货物经检查后，不会残留任何放射性。可保证食品及感光材料被检后的辐射安全。系统采取了以下措施用于降低环境辐射。
1)低剂量放射源：由于射线源系统工作时，司机驾驶车辆自行通过检查通道，不需要下车。系统采用自动避让技术对司机驾驶室进行避让。
2)辐射监测 ：控制室电动”快门"装置系统，超窄缝出束准直器约束爆光。
3)辐射屏蔽：放射源和探测器两侧均装有屏蔽装置，能有效屏蔽射线。
4)声光报警器：系统配有警灯和蜂鸣器，用以指示系统所处状态。

3 车辆快速检查系统工作流程设计
总体思路是通道式低剂量快速车辆检查系统安装在收费站的 “绿色通道 ”前部，所有 “绿色通道”车辆需驶入检查区域进行检查。发现可疑车辆可以靠边检查，或者停发通行证。方便之处在于没有采用特殊通道对绿色通道车辆进行检查。
1)车牌识别
“绿色通道 ”车辆自高速下道后进入等待区。待前车检查完毕后，操作人员打开检查区入口的档杆 ， “绿色通道”车辆以一定的速度驶入检查通道 ，限速牌提醒司机限速通过检查通道。车牌识别系统自动识别被检车辆的车牌并存入计算机系统 。
2)x射线透射成像
被检车辆以一定的速度通过x射线透射成像系统，系统自动汽车扫描货车 ，生成汽车扫描图像并存入计算机系统。同一被检车辆的相关信息，包括车牌信息和汽车扫描图像将会自动绑定在一起 。
3)图像检查
图像检查员在图像检查站对汽车扫描图像进行检查，并提交检查结论 。
4)核对车辆 ，发放通行证
己完成图像检查的被检车辆的车牌及检查结论将在办证窗口的电脑屏上显示。办证人员依此决定是否发放 “绿色通道”车辆检验证。 不合格的车辆需要缴纳过桥费 ，并停发“绿色通道”通行证。
